Termo camino con Anta Battente


Termocamino  anta battente
Brevetto n°00226307
Il termo camino soddisfa i requisiti della norma:
UNI EN 13229

CE

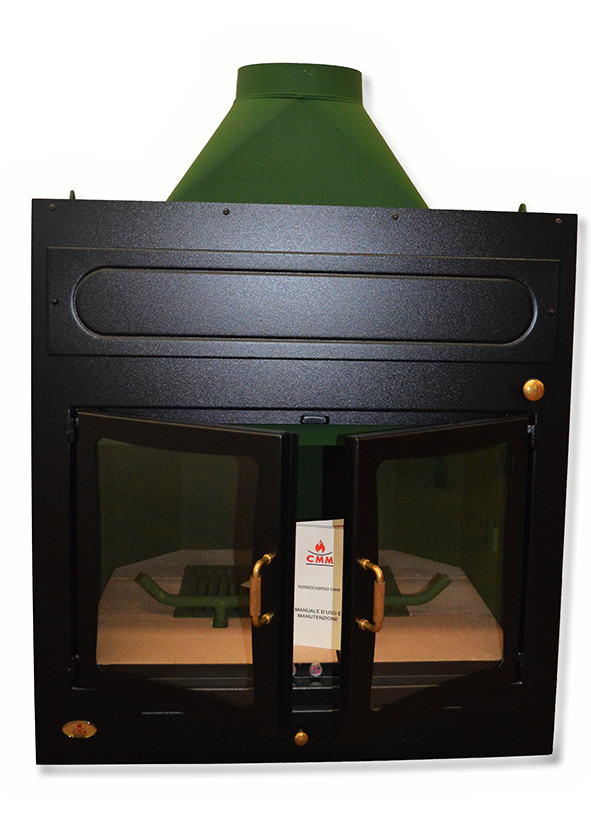

Termo camino ANTA BATTENTE
Stile inconfondibile

Disponibile in modelli di potenzialità diverse rappresenta un prodotto dallo stile inconfondibile.
Realizzato in acciaio trattato ha una o più ante battenti con vetri ceramici resistenti fino ad 800°C.
Può funzionare ad acqua per riscaldamento e sanitari con un rendimento dell’80%.
È autopulente e verniciato con polveri termoindurenti resistenti alle alte temperature.
Può essere posizionato ad angolo o a parete.

Caratteristiche tecniche
Presssione max di esercizio
atm
1,0 - 1,2
Pressione di collaudo
atm
2,5
Tubazioni di mandata
pollici
1,1/4
Tubazioni di ritorno
pollici
1,1/4
Combustibili
-
Legna
Carbone
Carbon fossile
Altro combustibile solido
Altezza minima dal piano del fuoco
m
6 (Canna Fumaria)
Regolazione combustione
-
Tramite serranda


Modelli


10/19000-BT
12/25000-BT
12/29500-BT
20/41500-BT
Potenzialità
kw
22,1
29,1
34,3
48,3
Rendimento
%
81
79
78 - 80
78 - 80
Contenuto d'acqua
litri
min 65 - max 75
min 75 - max 85
min 80 - max 90
min 90 - max100
Superficie riscaldabile
mq
140 - 170
170 - 200
240 - 270
330 - 360
Peso con accessori
kg
220
252
306
365
H
mm
870
890
950
1020
H1
mm 320
320
320
360
Hmax
mm 900
910
970
1050
L
mm 590
830
880
940
Lmax
mm 615
850
900
970
P
mm 680
700
760
810
Pmax
mm 690
710
770
820
PI
mm
970
960
1040
1295
ØF - Uscita fumi
mm
250
250
250
250

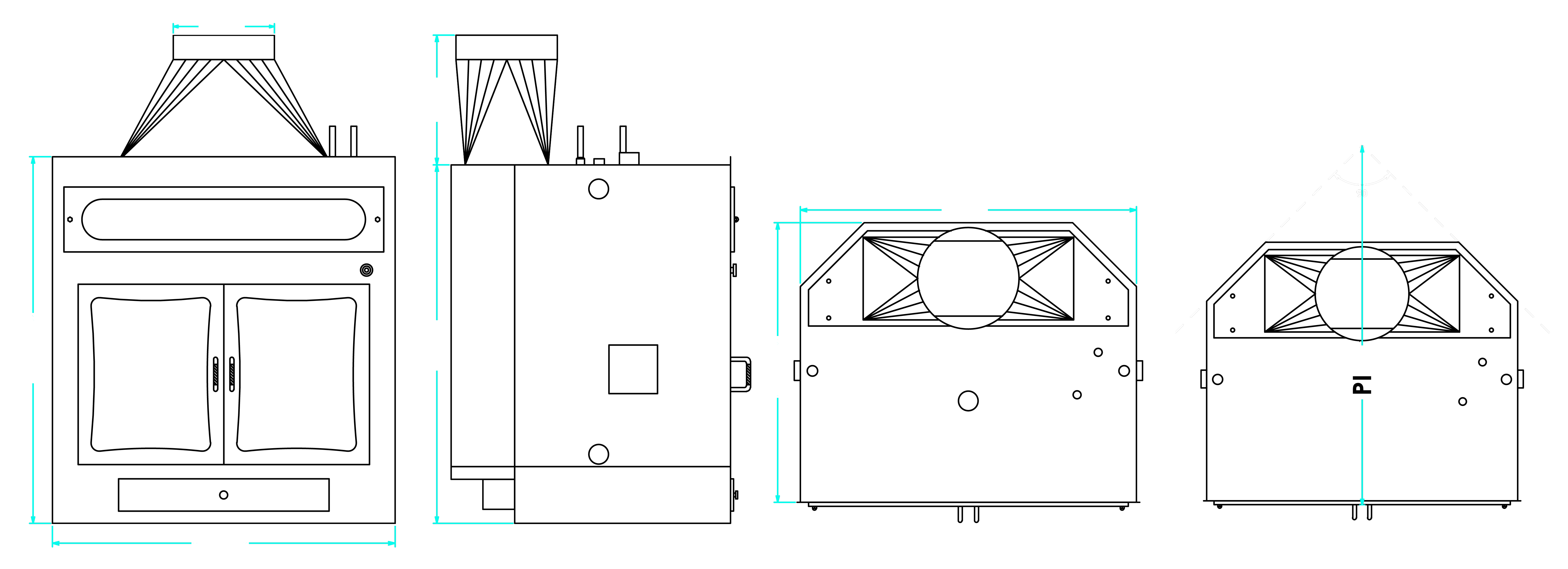

disegno termocamino anta battente

Scarica le schede Tecniche dei Termo camini con anta battente

10/19000-BT
12/25000-BT
12/29500-BT
20/41500-BT
