Termo camino con Anta a Scomparsa Laterale


Termocamino  anta a scomparsa laterale
Brevetto n°00226307
Il termo camino soddisfa i requisiti della norma:
UNI EN 13229

CE

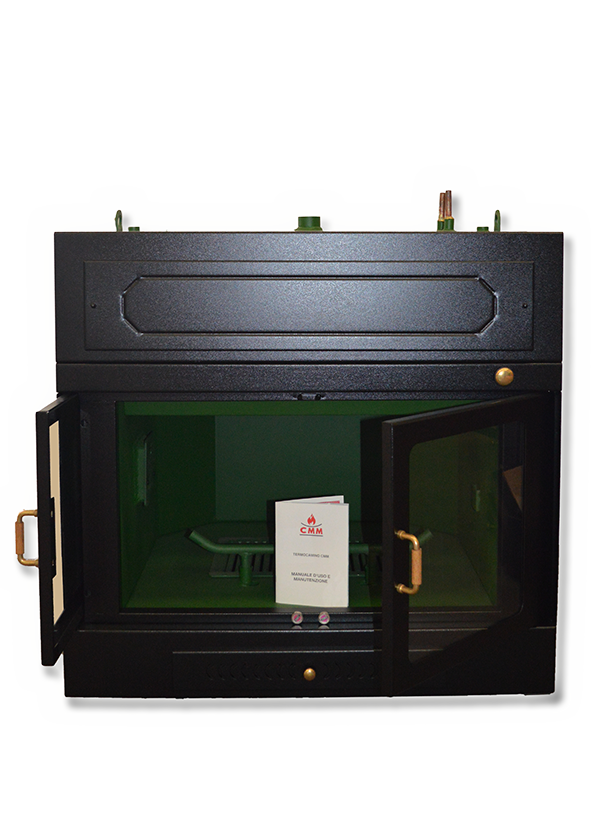

Termo camino ANTA SCOMPARSA LATERALE
Design ed Innovazione

Disponibile in modelli di potenzialità diverse, rappresenta la soluzione migliore in casi di spazi ridotti.
Realizzato in acciaio trattato ha due ante a scomparsa laterale  con vetri ceramici resistenti fino ad 800°C.
Può funzionare ad acqua per riscaldamento e sanitari con un rendimento dell’80%.
È autopulente e verniciato con polveri termoindurenti resistenti alle alte temperature.
Può essere posizionato ad angolo o a parete.

Caratteristiche tecniche
Presssione max di esercizio
atm
1,0 - 1,2
Pressione di collaudo
atm
2,5
Tubazioni di mandata
pollici
1,1/4
Tubazioni di ritorno
pollici
1,1/4
Combustibili
-
Legna
Carbone
Carbon fossile
Altro combustibile solido
Altezza minima dal piano del fuoco
m
6 (Canna Fumaria)
Regolazione combustione
-
Tramite serranda


Modelli


10/19000-SL
12/25000-SL
12/29500-SL
Potenzialità
kw
22,1
29,1
34,3
Rendimento
%
81
79
78 - 80
Contenuto d'acqua
litri
min 65 - max 75
min 75 - max 85
min 80 - max 90
Superficie riscaldabile
mq
140 - 170
170 - 200
240 - 270
Peso con accessori
kg
220
270
320
H
mm
870
890
950
H1
mm 320
320
320
Hmax
mm 880
890
970
L
mm 590
830
880
Lmax
mm 705
935
990
P
mm 690
700
760
Pmax
mm 750
755
825
PI
mm
1020
1180
1220
ØF - Uscita fumi
mm
250
250
250




disegno termocamino anta scomparsa laterale

Scarica le schede Tecniche dei Termo camini con anta a scomparsa laterale

10/19000-SL
12/25000-SL
12/29500-SL
