Termo camino con Anta a Scomparsa Verticale

Brevetto n°00226307
Il termo camino soddisfa i requisiti della norma:
UNI EN 13229

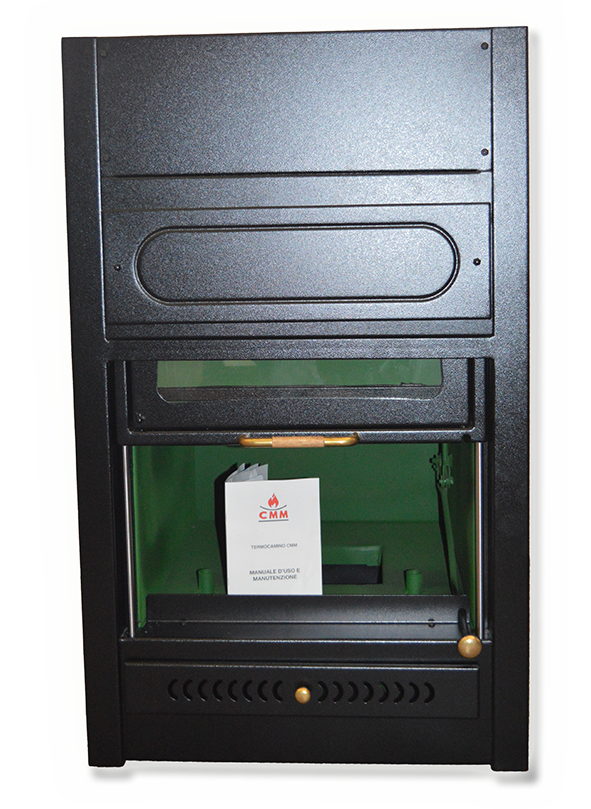

Termo camino ANTA SCOMPARSA VERTICALE
quando l’innovazione incontra la tradizione

Disponibile in modelli di potenzialità diverse, è il frutto di un mix perfetto tra tradizione ed innovazione.

Realizzato in acciaio trattato com un’anta a scomparsa verticale e vetri ceramici resistenti fino ad 800°C.

Può funzionare ad acqua per riscaldamento e sanitari con un rendimento dell’80%.
È autopulente e verniciato con polveri termoindurenti resistenti alle alte temperature.
Può essere posizionato ad angolo o a parete.

Caratteristiche tecniche

Presssione max di esercizio	atm	1,0 - 1,2
Pressione di collaudo	atm	2,5
Tubazioni di mandata	pollici	1,1/4
Tubazioni di ritorno	pollici	1,1/4
Combustibili	-	Legna Carbone Carbon fossile Altro combustibile solido
Altezza minima dal piano del fuoco	m	6 (Canna Fumaria)
Regolazione combustione	-	Tramite serranda

Modelli

		10/19000-SV	12/22000-SV	12/25000-SV	12/29500-SV	20/41500-SV
Potenzialità	kw	22,1	25,6	29,1	34,3	34,9
Rendimento	%	81	81	79	78 - 80	78 - 80
Contenuto d'acqua	litri	min 65 - max 75	min 70 - max 80	min 75 - max 85	min 80 - max 90	min 90 - max100
Superficie riscaldabile	mq	140 - 170	150 - 180	170 - 200	240 - 270	330 - 360
Peso con accessori	kg	220	250	300	338	365
H	mm	870	870	890	950	1020
H1	mm	320	320	320	320	360
Hmax	mm	1070	1050	1080	1190	1320
L	mm	590	690	830	880	945
Lmax	mm	650	750	880	940	960
P	mm	690	700	700	760	810
Pmax	mm	750	760	760	820	880
PI	mm	1020	1100	1010	1090	1355
ØF - Uscita fumi	mm	250	250	250	250	250

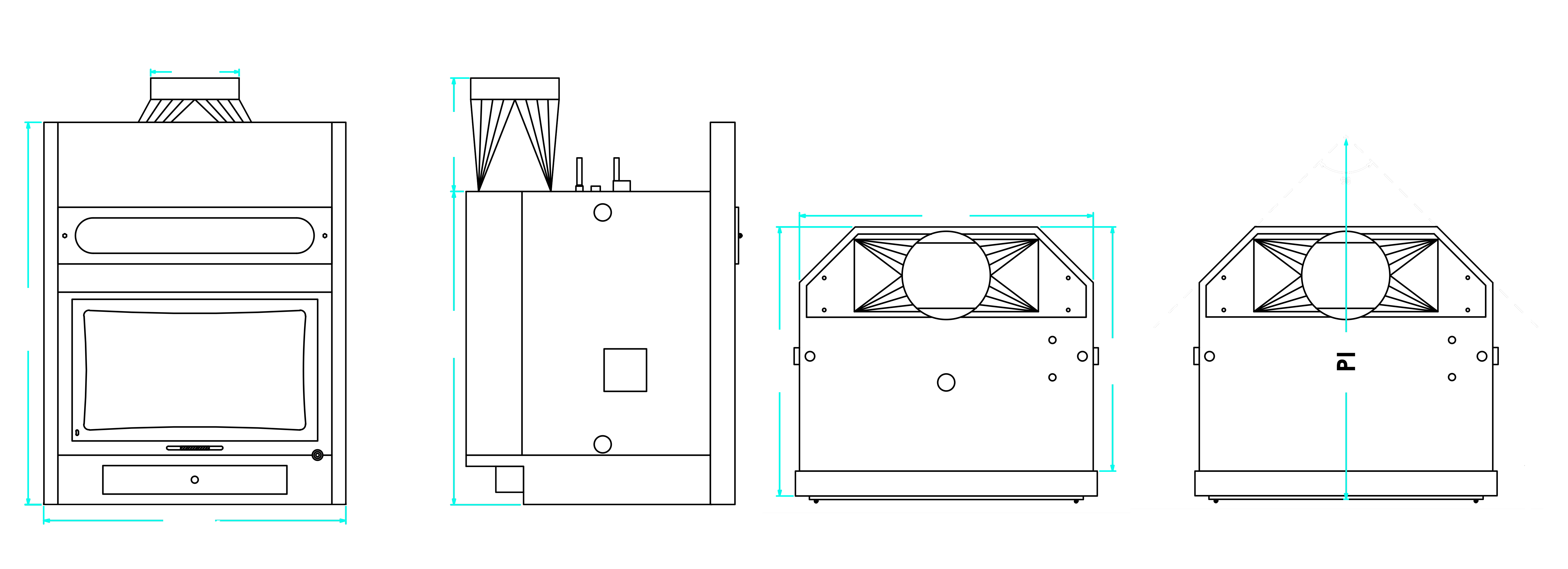

disegno termocamino anta scomparsa verticale

Scarica le schede Tecniche dei Termo camini con anta a scomparsa verticale

10/19000-SV

12/22000-SV

12/25000-SV

12/29500-SV

20/41500-SV
